| 徳原邸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
 |
|
||||||||
 |

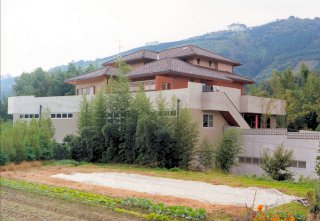

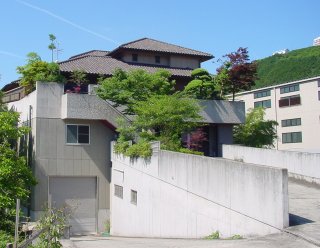

徳原邸 北面 屋根 明石窯業S瓦葺 パラペット 打放し |
||||||||
 |
ポ－チ 前庭 | ||||||||
 |

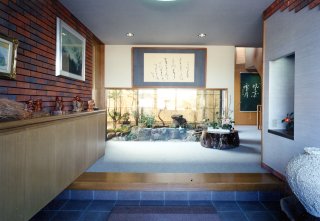

玄関 | ||||||||
 |

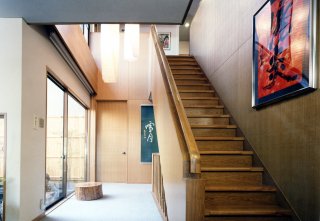

階段 ホ－ル | ||||||||
 |

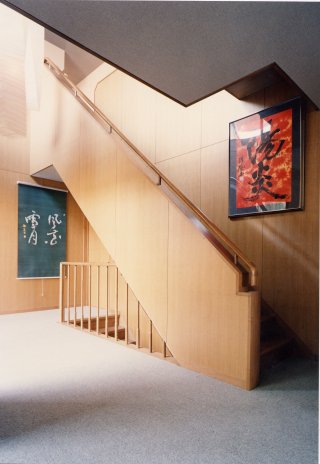

階段 壁 ナラ柾化粧単板貼 OS CL仕上げ |
||||||||
 |
中庭 | ||||||||
 |
16帖 | ||||||||
 |

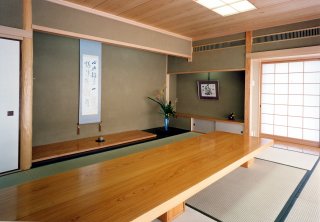

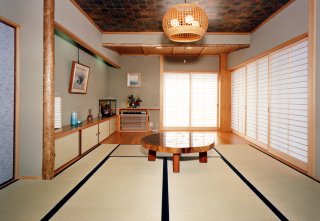

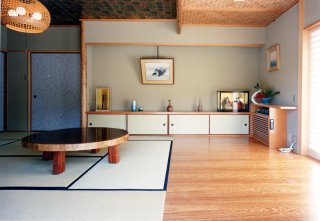

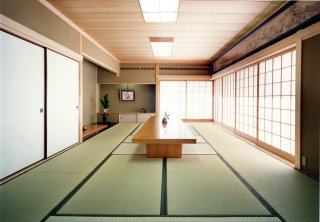

16帖 応接室 | ||||||||
 |
床の間 | ||||||||
 |

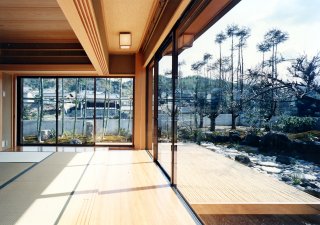

広縁 月見台 | ||||||||
 |

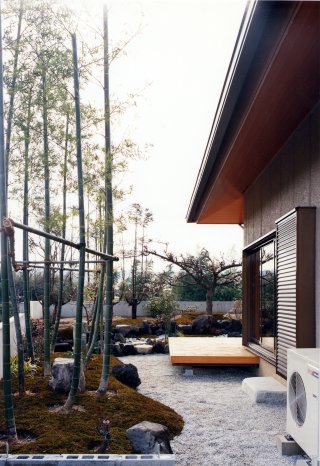

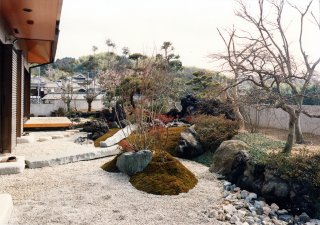

南面 庭 | ||||||||
 |
東面 竹林 | ||||||||
 |

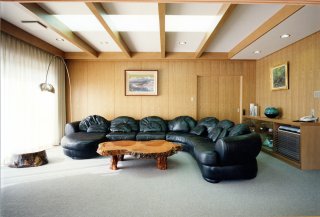

応接室 壁 ナラ板目化粧単板貼 OSCL仕上げ |
||||||||
 |

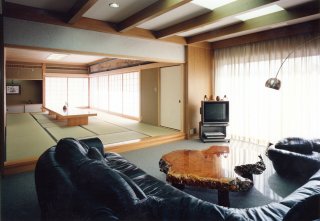

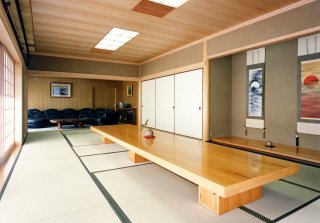

応接 16帖 | ||||||||
 |
8帖 | ||||||||
 |
8帖 板の間 | ||||||||
 |

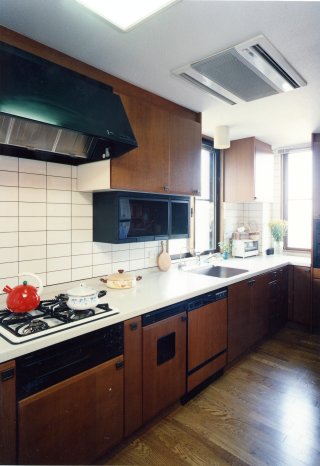

台所 | ||||||||
 |

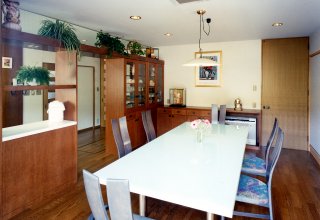

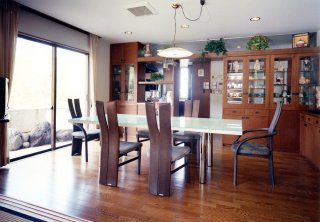

食堂 | ||||||||
 |
食堂 | ||||||||
 |

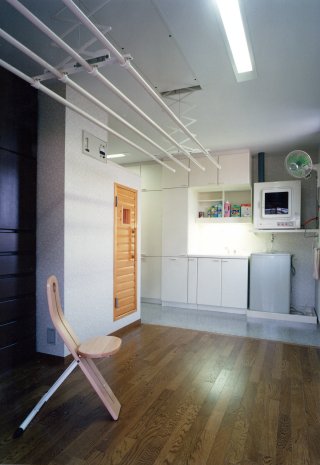

家事室 | ||||||||
 |

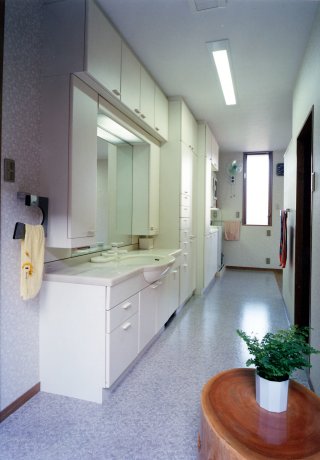

洗面所 | ||||||||
 |

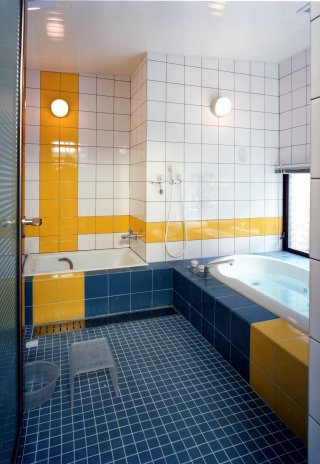

浴室 | ||||||||
 |

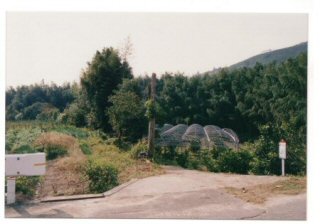

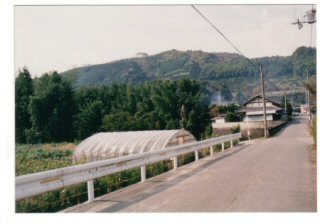

徳原邸 現況 下のパイプハウスの所に鉄骨 4階建てを構築する。 |
||||||||
 |
|||||||||
 |

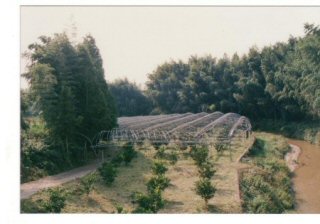

パイプハウス 左のスロ－プが1階の作業場に、 進入する通りです。 右の川は、西面から南側に面してます 佐備川で、水量は、少ないが きれいです。 |
||||||||
 |

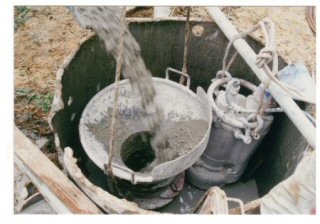

場所打ち杭 本体部分(4階) Φ900*8,000 5本 Φ800*8,000 8本 Φ700*8,000 7本 人口地盤部分 Φ800 1本 Φ700 10本 |
||||||||
 |
|||||||||
 |
|||||||||
 |
|||||||||
 |

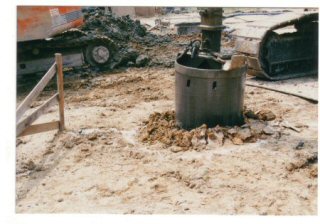

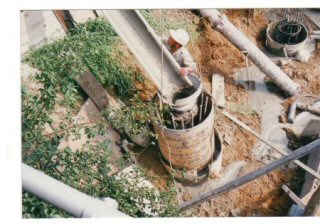

オ－ガ－で深さ 8,000まで掘削 | ||||||||
 |

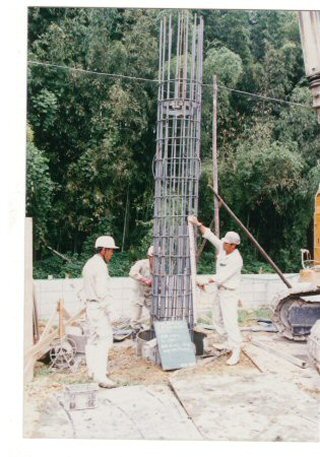

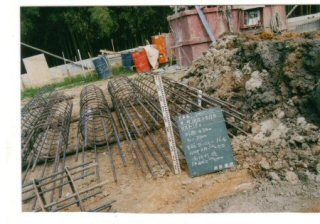

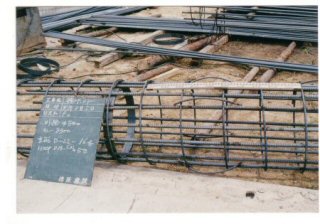

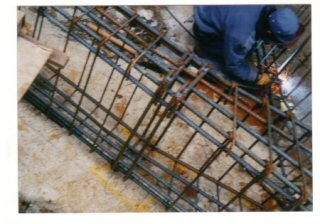

場所打ち杭のカゴ筋 現場加工 |
||||||||
 |
|||||||||
 |

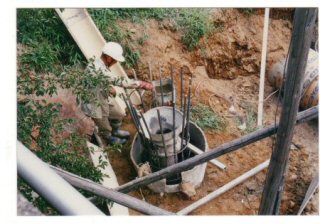

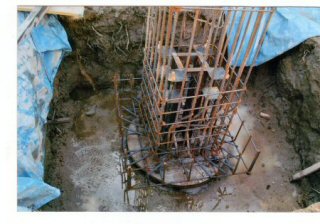

杭の上の柱基礎 | ||||||||
 |

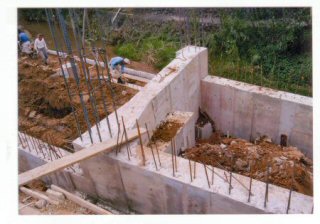

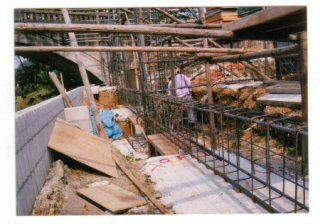

人口地盤の基礎配筋 | ||||||||
 |
|||||||||
 |
人口地盤 基礎完了 |
||||||||
 |
|||||||||
 |

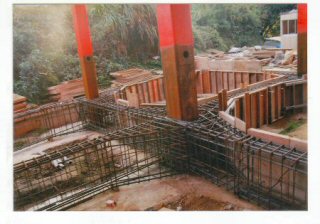

本体 基礎地中梁配筋 |
||||||||
 |

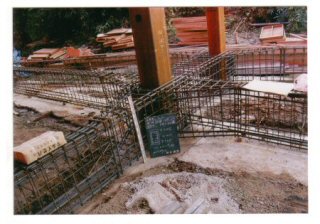

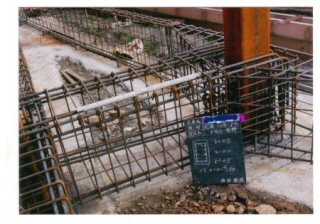

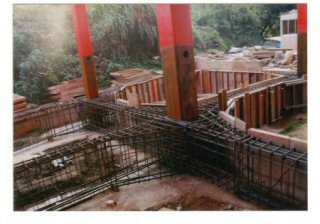

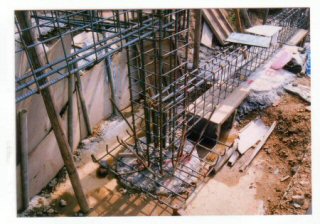

柱脚部分 地中梁の水平ハンチ |
||||||||
 |
|||||||||
 |
|||||||||
 |

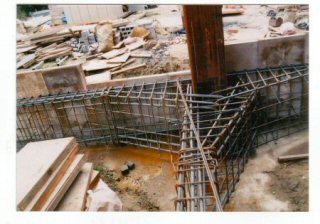

地中梁の水平ハンチ 部分 ST 2-D16溶接 |
||||||||
 |
|||||||||
 |

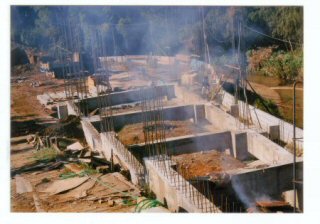

本体 地中梁コンクリ－ト完了 |
||||||||
 |
埋戻し つき固め | ||||||||
 |

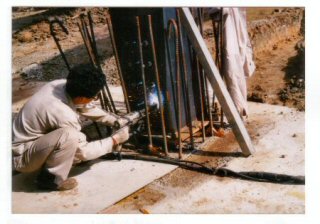

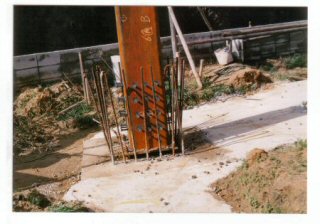

柱脚 スタッドボルト溶接 |
||||||||
 |
|||||||||
 |

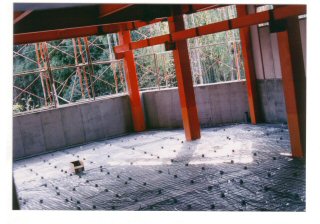

本体 1階土間 ポリシ－ト 配筋 |
||||||||
 |
北側より手前(人口地盤) | ||||||||
 |

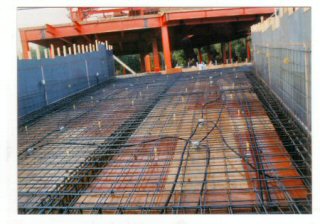

人口地盤 スラブ配筋 |
||||||||
 |

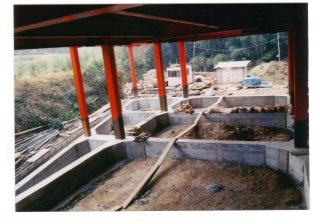

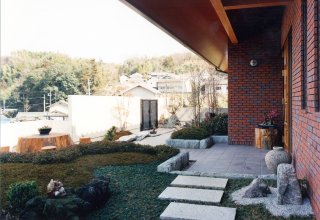

人口地盤 | ||||||||
 |
人口地盤 | ||||||||
 |

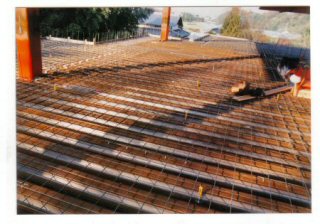

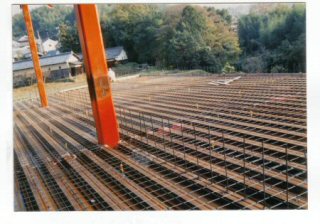

本体 QLデッキ ワイシャーメッシュ Φ6*150*150 |
||||||||
 |
|||||||||
 |

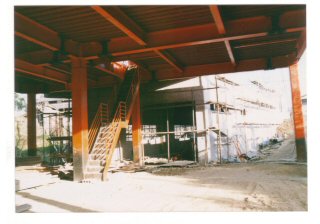

1階作業場より人口地盤へ | ||||||||
 |
4階屋根裏物置の床組 | ||||||||
 |

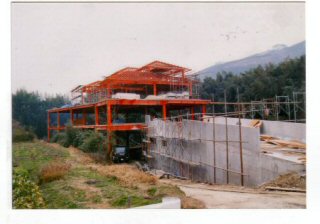

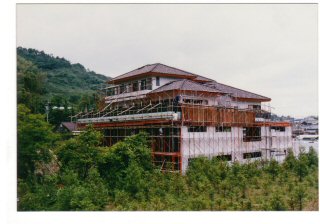

北西より | ||||||||
 |

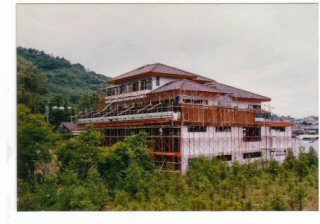

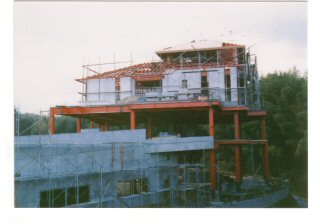

東南より 2階ﾊﾟﾗﾍﾟﾂﾄ仮枠 | ||||||||
 |

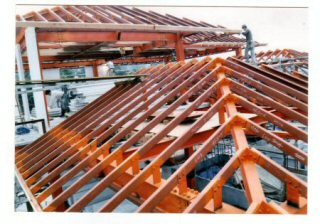

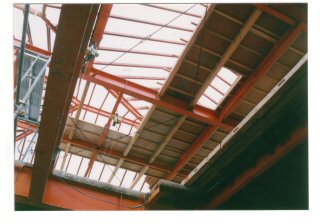

屋根タルキ | ||||||||
 |

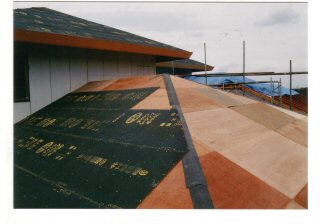

野地 コンパネ12㎜ ｼ-ｼﾞﾝｸﾞﾎﾞ-ﾄﾞ12㎜ 隅棟の所 ﾙ-ﾌｨﾝｸﾞ貼り ﾎﾞ-ﾄﾞの上ﾙ-ﾌｨﾝｸﾞ22kg貼 瓦葺 |
||||||||
 |
|||||||||
 |
|||||||||
 |
|||||||||
 |

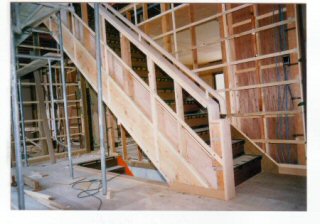

2階 階段 | ||||||||
 |

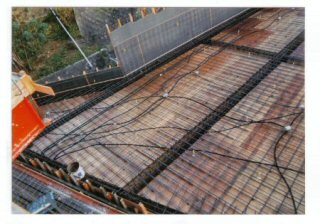

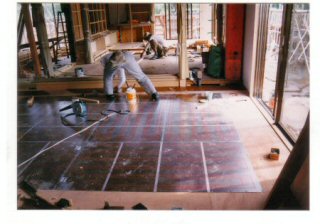

食堂 床暖房 | ||||||||
 |

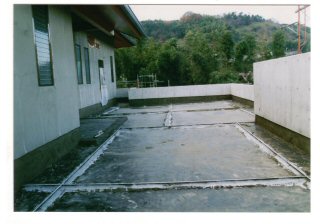

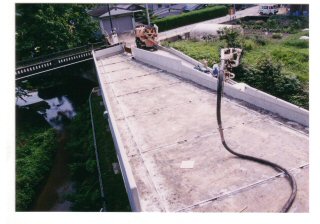

ベランダ アスファルト防水 押えｺﾝｸﾘ-ﾄの目地入れ |
||||||||
 |

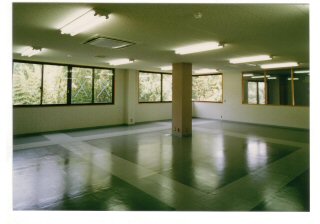

事務所 | ||||||||
 |
玄関 空白部分の所、下駄箱 | ||||||||
 |

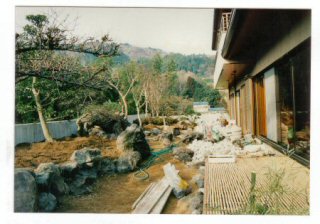

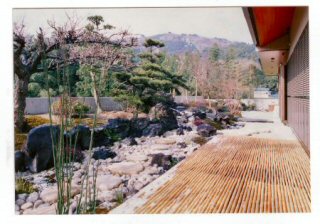

南面 庭 | ||||||||
 |
右手前 月見台 | ||||||||
 |
|||||||||
 |

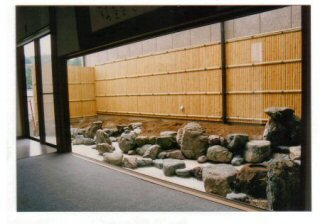

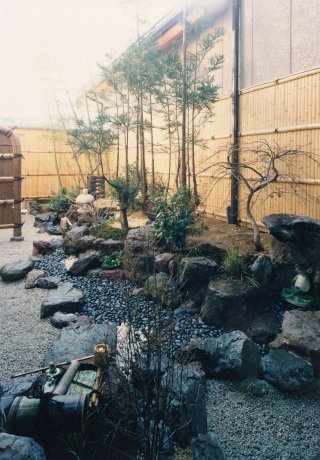

中庭 |
